シャーシ開発に20年近く携わってきたが、今でも不思議に思うことが1つある。サスペンションの愛好家なら誰でも、マクファーソン ストラットとマルチリンク、スプリング レートとダンパーの脱線曲線について深く掘り下げるでしょう。しかし、ブッシュについて言及する人はほとんどいません。しかし、サスペンション システム全体の中でボディと直接弾性接触する唯一の部品です。

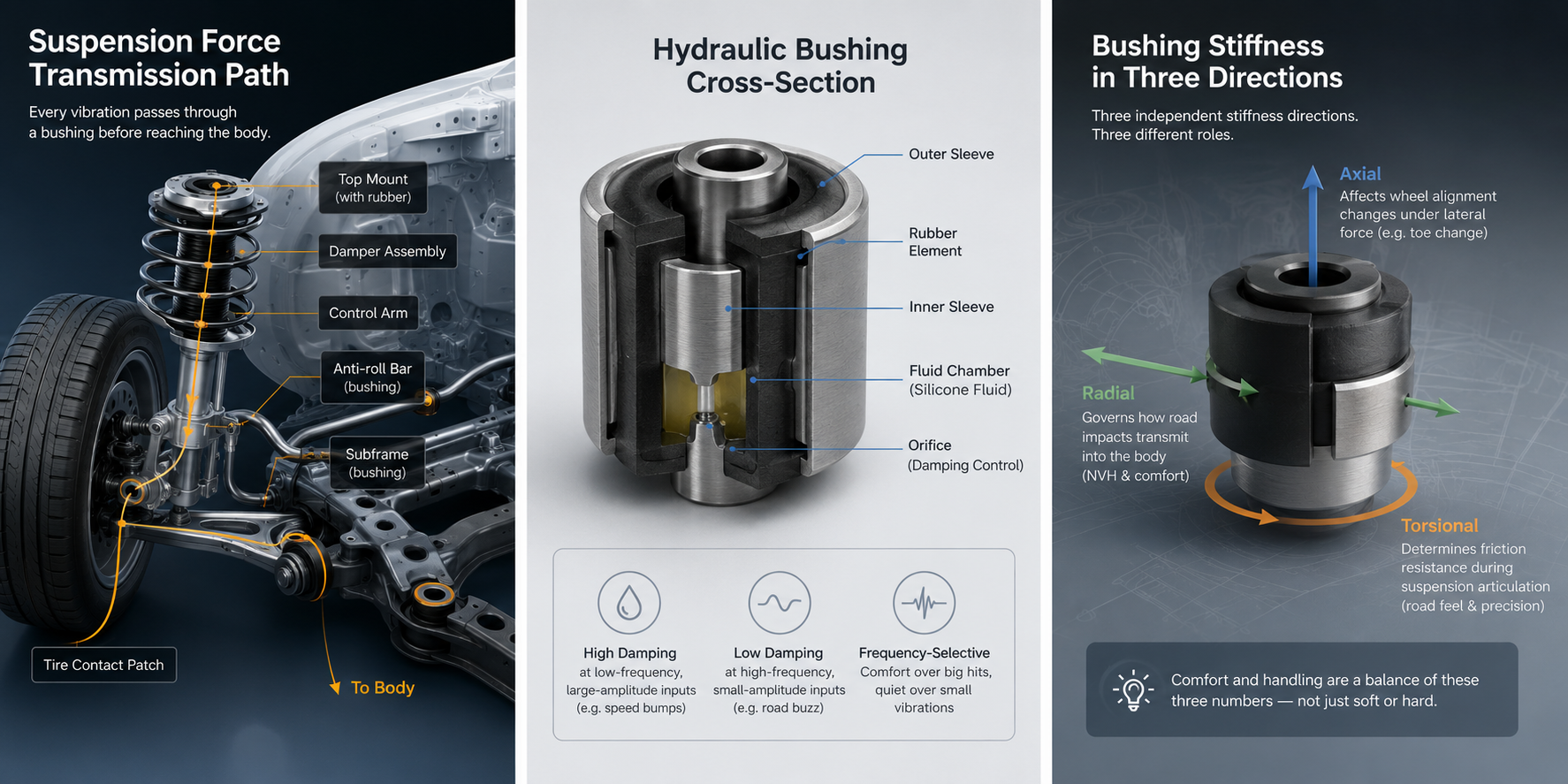

[図 1-1: サスペンション力の伝達経路 - Figures/01-fig1-force-path.md を参照]
スプリングはダンパーアセンブリ上にあります。ダンパーはトップマウントを介してボディに接続されます。トップマウントにもゴムが内蔵されています。コントロールアームはサブフレームに接続されています。サブフレームはブッシュを介してボディに接続されます。アンチロールバーはゴムブッシュを介してサブフレームに取り付けられています。タイヤの接地面からシートまでの力の経路をたどると、ブッシュは迂回できないリンクです。路面から伝わるあらゆる振動はブッシュを通って車体に伝わります。
では、なぜ誰もブッシュについて話さないのでしょうか?なぜなら、それらは何にも見えないからです。内側と外側のスチールスリーブが付いた黒いゴムリング - ワッシャーのように見えます。ダンパーのような精密なバルブスタックはなく、コイルスプリングのような直感的な機械ロジックもありません。しかし、剛性キャリブレーションが 20% ずれていると、サスペンション調整の半分が無駄になってしまいます。
ブッシュが実際に何をするのかを見てみましょう。ほとんどの人は、これは単なるクッションだと考えています。柔らかいほど快適性が高く、硬いほどスポーツ性が高くなります。それはあまりにも粗雑です。ブッシングには、半径方向、軸方向、ねじり方向の 3 つの独立した剛性方向があります。ラジアルは、道路からの衝撃がどのようにボディに伝わるかを制御します。軸方向は、横方向の力によってホイール アライメント角度がどの程度変化するかに影響します。ねじれは、サスペンションの関節運動に抵抗する摩擦の量を決定します。これら 3 つの方向は、一斉に調整されません。高級車では、快適性とハンドリングが互いに競合しなくなる一連の値を見つけるために各軸を個別にダイヤルインしているため、単一のブッシュが十数回の反復を経る可能性があります。
油圧ブッシュは別のカテゴリーです。減衰を生成するオリフィスによって接続された流体チャンバーを追加します。重要な特性は次のとおりです。低周波、大振幅の入力での高い減衰。スピード バンプを転がる瞬間のように、その小さな穴から押し出される流体が油圧減衰を生み出し、衝撃エネルギーのほとんどを吸収します。また、高周波、小振幅の入力では減衰が低く、荒れた舗装路からの絶え間ない騒音が発生します。そこではブッシュが邪魔にならず、ゴムが絶縁を担っています。この周波数選択性は、固体ゴム製ブッシュでは実現できないものです。
[図 1-2: 油圧ブッシュの断面と周波数減衰曲線 - Figures/01-fig2-hydraulic-bushing.md を参照]
メルセデス S クラスや BMW 7 シリーズがコントロール アームのピボット ポイントに油圧ブッシュを使用しているのはそのためです。燃やすお金があったからではありません。なぜなら、このデザインの物理学は、「大ヒットを吸収する」ことと「残りの時間は静かに過ごす」ことの間の矛盾を解決するからです。
もう一つの過小評価されている側面はハンドリングです。ステアリングの反応は単なるスプリングとダンパーだと思われていますが、ゴムは関係ありません。間違っている。タイヤからの横力がコントロールアームを通ってサブフレームに伝わるとき、ゴムブッシュが軸方向にほんの数ミリでも変形すると、ホイールのトー角が変化します。そしてトー角が変化した瞬間に車両全体のヨー応答が変化します。車を運転すると、方向が即座に反応し、体がすぐに追従するなど、正確に感じることができます。それはステアリング ラックのキャリブレーションだけではありません。これは、横方向の荷重を受けたブッシュの軸方向の剛性を慎重に調整したものです。高級車では、この軸方向の剛性は細心の注意を払って調整されます。低すぎるとステアリングが曖昧に感じられます。高すぎると、道路からの衝撃がステアリングホイールに直接伝わり、長時間の運転では手が疲れます。
次にねじり剛性です。サスペンションが上下に回転すると、コントロール アームがピボット ポイントを中心に回転します。ブッシュのねじれが硬すぎると、サスペンションの動きに抵抗が加わります。結果？小さな入力では、サスペンションが反応しません。路面の質感がフィルターで取り除かれ、シャーシが鈍く鈍く感じられます。柔らかすぎると運動学的精度が失われます。このねじり剛性の数値によって、路面の最上級の感触がドライバーに伝わるかどうかが決まります。
次に、実際の使用法について話しましょう。都市部の通勤では、ブッシュは主に小さな変形ゾーンで動作します。つまり、ゴムは線形弾性範囲を出ていません。この段階では、良いブッシュと平凡なブッシュの違いに気づくことはありません。荒れた路面や少しハードな運転をするとギャップが開きます。舗装の継ぎ目、橋の拡張ギャップ、壊れたコンクリート - これらは、動的な剛性と減衰角の両方が影響する移行ゾーンにブッシュを押し込みます。普通のクルマではこのあたりから足回りが「薄い」と感じ始める。薄いのはシャーシではありません。ブッシングが入力を完全に吸収せず、残留振動が伝わってしまいます。高級車がこれでうまくいくのは、材料がそれほど高価だからではなく、調整時間の対価が支払われたからです。
メンテナンス面では、何を運転するかに関係なく、いくつかの原則が適用されます。
ボルト。ゴムブッシュの内側と外側のスチールスリーブはボルトによってクランプされ、クランプ力の公差は厳密です。多くのドイツ車は、トルク対降伏ボルトを使用しており、プラスチック領域に締め付けられて正確な予圧が得られます。それらを取り外すと、糸はすでに緩んでいます。再度取り付けると設計上のクランプ力が得られなくなります。それは物理的な限界であり、新しいボルトを売りつけようとする人ではありません。特にアルミボルト：外すことは交換することを意味します。
設置姿勢。私はワークショップでこれを繰り返すことを決してやめません。ゴムブッシュには、正確に 1 つの中立位置があります。これは、車両が地面にあり、サスペンションが設計上の車高にあるときにゴムブッシュが置かれる角度です。リフトではサスペンションが完全に垂れ下がった状態になります。その位置でボルトを締めると、ブッシュのゴムが最初からねじれ、永続的な予圧角度がかかります。このねじり応力は一定です。ゴムの分子鎖は無限に伸びたままになります。 8 万キロメートル持続するはずのブッシュが、この方法で取り付けられた場合、3 万キロメートルで疲労亀裂が発生する可能性があります。
[図 1-3: 地盤締め付けとリフト締め付け - Figures/01-fig3-tightening-comparison.md を参照]
正しい手順は簡単です。すべてのボルトを手で締め、車輪に荷重を加えた状態で車両を地面まで下ろし、仕様に応じたトルクで締め付けます。
隣人をチェックしてください。コントロールアームにはブッシュだけではなく、ボールジョイントも付いています。ボール ジョイントのダスト ブーツが破れると、砂が入り込み、クリアランスが増大し、最終的にはボール ジョイントが故障するだけでなく、ブッシュが設計上の変形限界を超えて引っ張られます。アンチロールバーのエンドリンクも同様です。摩耗したジョイントが段差にカチッと音がするので、多くの人がそれをストラットマウントと間違えます。そして重要なことは、サスペンション リンクのピボット ポイントに触れた場合、ホイール アライメントはずれているということです。それはジオメトリであり、ブランド固有のものではありません。アライメントをスキップすると、作業全体が無意味になってしまいます。
ポリウレタンについて一言。 PU ブッシングはより硬く、変形に強く、軌道上に適切な位置を保ちます。路上でのトレードオフ？絶縁能力はゴムよりも一桁劣ります。ゴムは10代で減衰角を達成できます。ポリウレタンはそのほんの一部にすぎません。道路からの高周波入力は、ステアリングホイールの振動、フロアパネルの騒音、キャビンドローンなど、ほとんど減衰せずに伝わってきます。また、PU は金属に対してきしむため、定期的に分解して専用のグリスを塗布する必要があります。もしあなたがフラッグシップ高級セダン（7シリーズ、Sクラス、A8、LS）をお持ちなら、私の立場は断固として、それに触れないでください。
低温での挙動。ゴムは温度に敏感です。摂氏マイナス 10 度以下では、弾性率が 2 倍になることがあります。コールドスタート、最初の数キロメートル - サスペンションからの低いドスンという音は、主にブッシュが硬化して、関節運動中にノイズを発生させます。 10～15分ほどタイヤが熱伝導を起こすと音は消えます。それは物理的な現象であり、間違いではありません。しかし、暖かい天候でも同じ音が続く場合は、ゴムが本当に老化しているか、接着がはがれている可能性があります。リフトの時間です。
交換間隔。絶対的な数値はありません。負荷、道路状況、運転スタイルによって異なります。経験則として、60 ～ 10 万キロメートル、つまり 5 ～ 8 年が、徹底的な検査を行うべき期間となります。豪華な診断装置は必要ありません。各ピボットポイントにこじ開けて遊びをチェックし、ゴムの表面に亀裂がないか目視でチェックするだけで十分です。ドライバーはまた、スピードバンプ後の以前よりも大きな振動、急ブレーキ時のより深いノーズダイブ、高速での車線変更時の車体の反応の遅れ、タイヤのフェザリング摩耗パターンなどの信号を感じることもできます。それらのいずれか - 最初にブッシュを確認してください。
私はこれをよく言いますが、ブッシュはシャーシ システム全体の中で最も安価なコンポーネントの 1 つです。しかし、実際に作業を行うと、ダンパー オイル シール、エア スプリング ブラダー、トップ マウント ベアリング、タイヤなど、数倍、場合によっては数十倍、またはそれ以上のコストがかかる部品が解体されます。 「壊れたら交換」という消耗品ではありません。それは、「スケジュールをチェックし、完了しても満足しない」メンテナンス規律です。シャーシの改良、つまりドライブのたびに感じる品質の最終層は、最終的には少数のゴムリングにかかっています。ダンパーとスプリングには好きなだけお金をかけられます。ブッシュが撃たれても問題はありません。
