これについて少し考えてみましょう。同じサスペンション構造をスポーツセダンとエグゼクティブクルーザーに搭載すると、2 台の車の感触はまったく異なります。確かにスプリングとダンパーは違いますね。しかし、決定的な役割を果たす目に見えない変数があります。それはブッシングです。
ブッシュとは何ですか？サスペンション リンク (コントロール アーム、サブフレーム、アンチロール バー) が取り付けられるすべてのピボット ポイントにあるゴム製コネクタ。あまり似ていません。手のひらサイズの黒いゴムの塊。しかし、その硬さ、その減衰特性、3 つの独立した軸にわたる剛性の比率 - それが、車がしなやかに感じられるかシャープに感じられるか、正確に感じられるかリラックスしているように感じられるかを決定します。
私はシャーシのチューニングに何年も費やしてきましたが、ここで学んだことがあります。それは、スプリングとダンパーが車の「骨格的特徴」を定義するということです。ブッシングはその「肌の感触」を定義します。車が機能するかどうかは骨格によって決まります。それが良いかどうか、つまり快適かどうか、満足できるかどうかは肌によって決まります。そしてユーザーが最終的に感じるのは骨格ではなく皮膚です。舗装の継ぎ目の上を走行する場合、衝撃がどのように伝わるか、衝撃がどのくらい伝わるか、その後の残留振動がどのくらい続くかなどの詳細は、スプリングによって決まるわけではありません。ブッシュで決まります。

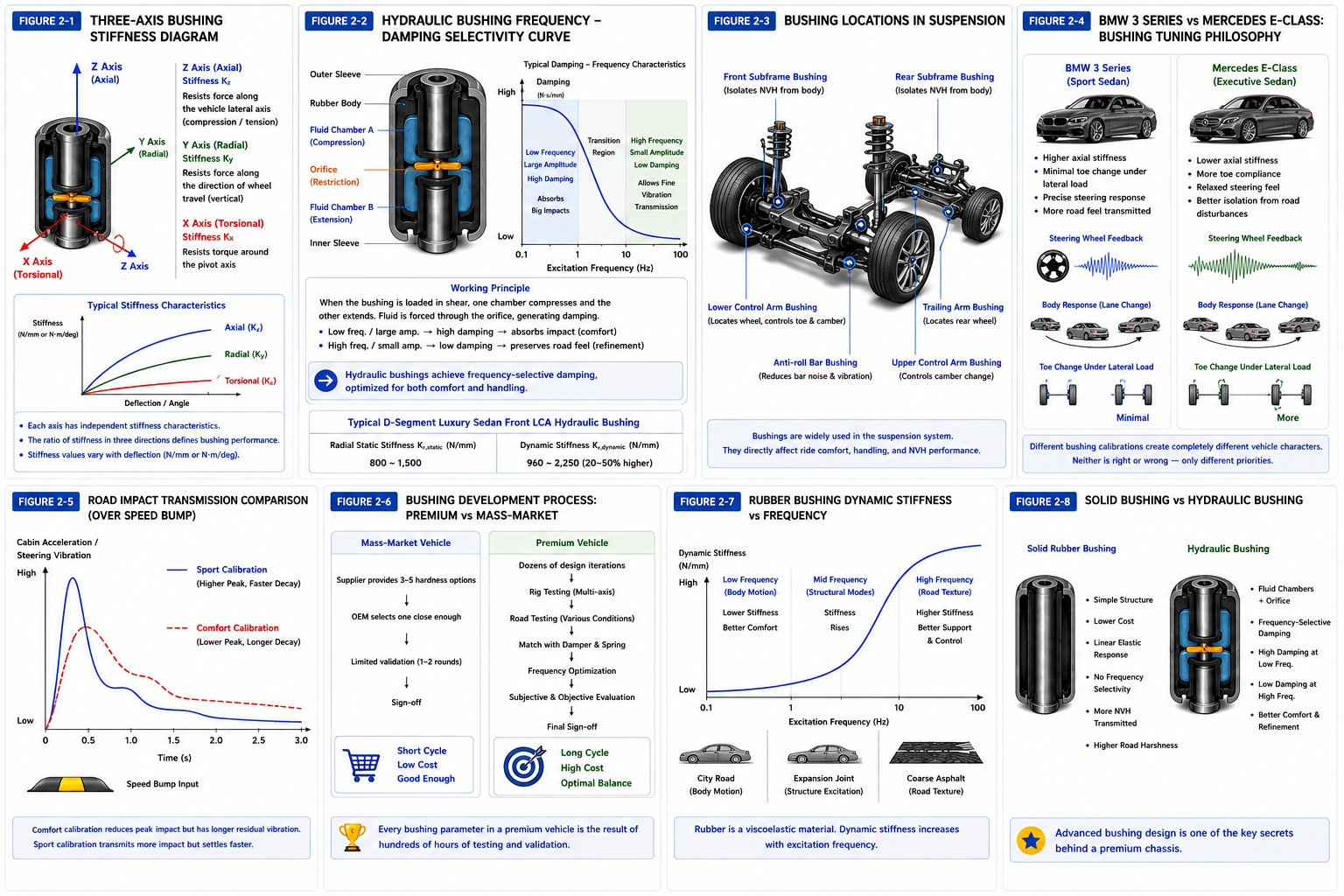

[図 2-1: 3 軸ブッシュの剛性図 - Figures/02-fig1-three-axis-stiffness.md を参照]
具体的な例を挙げてみましょう。 BMW 3 シリーズなどのスポーツ指向の中型セダンと、メルセデス E クラスなどのエグゼクティブ サルーンを考えてみましょう。これら 2 台の車両の下部コントロール アーム ブッシュの校正は、まったく異なる理念に従っています。 3 シリーズは軸方向の剛性が高くなります。横方向の荷重がかかっても、トー角の変化は最小限であるため、ステアリングは正確です。車線変更に車体が即座に反応し、ドライバーは車が意図に従っているという感覚が得られます。トレードオフは？道路の凹凸により、ハンドルが多少引っ張られます。手を完全にリラックスさせることはできません。 E クラスは逆に、軸方向の剛性が低くなり、横方向の荷重を受けたときのつま先の反応がわずかに柔らかくなります。ステアリングホイールは道路の外乱をほぼ完全に遮断します。リラックスしていて、楽です。トレードオフは？ステアリングはそれほど鋭敏ではありません。 2 つのキャリブレーションは、正しいか間違っているかではなく、優先順位が異なるだけです。しかし、3 シリーズのブッシュを E クラスに交換すると、車の性格全体が変わります。そしてその逆も同様です。
私が「ゴムが車の性格を決める」と言う理由はまさにここにあります。性格は数値化するのが難しいです。それはゼロから60までの速度ではなく、制動距離でもありません。しかし、それはドライバーがあらゆるドライブで感じる第一印象、つまり「この車のハンドリングは美しい」と「この車の乗り心地は美しい」を決定します。そしてその第一印象は、大部分が、ブッシュがドライバーに伝える機械的信号の最も微細な層から得られます。
高級車がブッシュに投資していることは、ほとんどの人には目に見えません。量販車では、ブッシュのキャリブレーションを 2 回行う場合があります。サプライヤーは 3 つまたは 5 つの硬さのオプションを提供し、OEM は十分に近いものを選択し、承認します。高級車はそうはいきません。 1 つのコントロール アーム ブッシュを十数回繰り返すのは日常的な作業です。半径方向剛性、軸方向剛性、ねじり剛性 - 3 つの軸すべてで引かれた曲線が、ダンパーの力-速度曲線、バネレート、車両の固有振動数に対して相互照合されます。油圧ブッシュのオリフィス直径だけでも、数十ものサンプルのバリエーションが存在する可能性があります。ほんの数ミリが大きすぎて、低速の減衰が不十分です。小さすぎると高速インパクトがきつく感じます。承認される最終パラメータセットは、リグや路上での数百時間に相当します。
油圧ブッシュは拡張する価値があります。ソリッドラバーブッシュは受動的な弾性要素です - 力が入り、変形し、力が去り、反発します。油圧ブッシュには、オリフィスによって接続された内部流体室があります。ブッシングにせん断力がかかると、一方のチャンバーが圧縮され、もう一方のチャンバーが膨張し、流体がその小さな穴を通って押し出されます。美しさは周波数選択性にあります。低周波数、大振幅入力での高い減衰により、スピードバンプによる大きな衝撃を吸収します。高周波、小振幅入力での減衰が低いため、細かい路面の振動を増幅しません。この特性はソリッドゴムだけでは実現できません。これは基本的に、ゴムブッシュの中に小型のダンパー、つまり特定の周波数範囲でのみ動作するダンパーを埋め込んでいます。エンジニアリングの観点から言えば、これは実にエレガントなソリューションです。 1 つのコンポーネントで 2 つの相反する要件を解決します。
[図 2-2: 油圧ブッシュの周波数減衰選択性曲線 - Figures/02-fig2-hydraulic-curve.md を参照]
あまり議論されないもう 1 つのこと、それは動的硬化です。ゴムは粘弾性材料です。その硬さは一定ではありません。それは励起周波数によって変化します。周波数が高くなるほど、動的剛性は大きくなります。この動作は欠陥ではなく、設計されています。高速道路の速度では、道路の励起周波数が高くなるため、ブッシュは自然に硬くなり、安定性のために必要なときに正確に優れた横方向のサポートを提供します。低速では周波数が低くなり、ブッシュは比較的柔らかくなり、快適性が維持されます。実際、ゴムブッシュには電子制御を必要としない固有の「適応型」剛性特性があります。したがって、街中で従順で速度が安定していると感じられる車を運転するとき、その功績の一部は、静かにその仕事を果たしているブッシュの動的強化に当てられます。
しかし、この同じ特性が罠を生み出します。よりシャープなハンドリングを求めて、硬いほどハンドリングが良くなると考えて、純正のゴムをポリウレタンに交換する人もいます。それはそれほど単純ではありません。ポリウレタンはゴムよりも減衰角がはるかに低く、動的硬化特性はまったく異なります。つまり、慎重に調整されたコンポーネントを、減衰動作が根本的に異なる材料に置き換えたことになります。その結果、通常は次のようになります。はい、ターンインはわずかに速くなりますが、NVH 予算全体が崩壊します。ステアリングホイールが振動し、キャビンがドローンを鳴らし、きしむ音やうめき声が集まります。取引に価値があることはほとんどありません。車がサーキット走行専用で公道をほとんど見ない限り、ポリウレタンがその役割を果たします。しかし、毎日の通勤や週末の家族の用事などは放っておいてください。
私がいつも言っていることを私も言わなければなりません。何を運転してもブッシュは老化します。ゴムは大気中のオゾンと反応し、表面に微小な亀裂が徐々に生じます。加硫された分子構造は繰り返しの応力により疲労し、弾性が低下します。交換時期が来たら、いくつかの原則を守ってください。ボルトを交換し、数ドルを安く買わないでください。最終的なトルクが適用されるときは車両が地面にある必要があります。リフト上で誰かが締め付けないようにしてください。サスペンションのピボットポイントに触れた後は、ホイール全体のアライメントが必須です。可能な場合は OEM ブッシュを使用してください。アフターマーケット部品の硬度の偏差は、シャーシ全体のクラスを下げるほど大きくなる可能性があります。
[図 2-3: OEM とアフターマーケットのブッシュ剛性の比較 - Figures/02-fig3-oem-vs-aftermarket.md を参照]
ブッシュはそのようなコンポーネントです。一見安っぽく見えますが、期限内に交換しないと多額の費用がかかります。シンプルに見えますが、わずかなキャリブレーションのずれで全体の感触が変わります。車を分解したときの「プレミアム感」は、無数の微細なディテールの集積です。ブッシュは最も見落としやすい部分であり、最も見逃してはいけない部分です。
